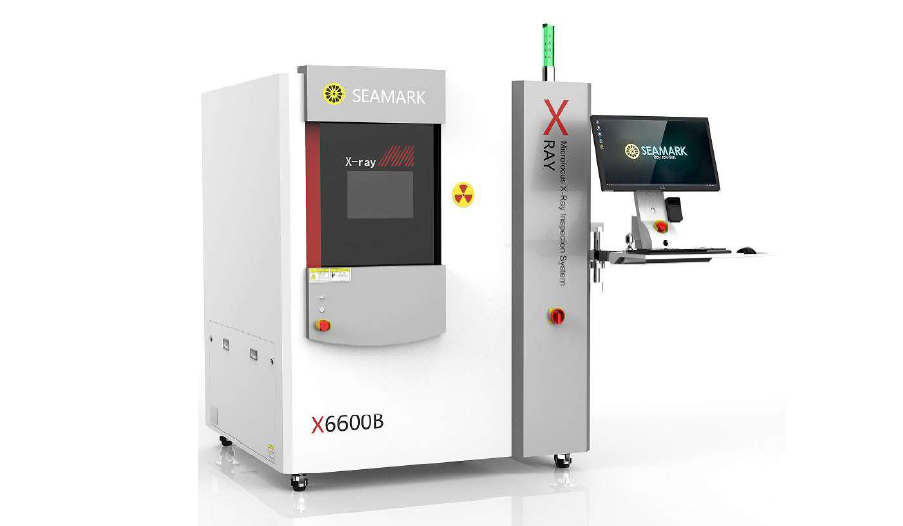

X6600 B-BM per ispezione raggi X BGA
La Xray Microfocus X6600 B-BM è una soluzione avanzata per l’ispezione raggi X BGA e per le applicazioni di controllo qualità nel settore della produzione elettronica.
Questa macchina raggi X PCB può essere utilizzata in numerosi contesti produttivi grazie a un sistema di ispezione versatile e ad alte prestazioni. Il tubo Xray e il detector possono muoversi in asse Z per effettuare l’ingrandimento, mentre la tavola si muove in X-Y tramite viti senza fine a ricircolo di sfere, garantendo precisione e stabilità.
Il detector può inclinarsi fino a 60° per consentire ispezioni laterali dettagliate. La X6600 può essere configurata con tubo da 90 KV nella versione X6600 B oppure con tubo da 130 KV nella versione X6600 BM.
La dimensione massima della scheda gestibile è di 620 × 620 mm (square table). Il peso massimo supportato è di 10 kg e, insieme all’ampia area di ispezione, permette di effettuare controlli su una vasta gamma di prodotti e applicazioni di ispezione saldature elettroniche. Il tubo Xray è di tipo chiuso e non richiede manutenzione.
Funzioni:
- Movimento tavola tramite joystick
- Spostamento automatico della tavola nel punto selezionato con click del mouse
- Possibilità di creare programmi di ispezione in modo semplice e veloce
- Riconoscimento automatico dei VOIDS
- Ispezione automatica BGA
- Chiusura e apertura porta automatica
- Tavola piana o tavola rotante
- Creazione automatica di report di ispezione
- Tilt detector da 0° a 60°
