Xray X8500: macchina raggi X PCB

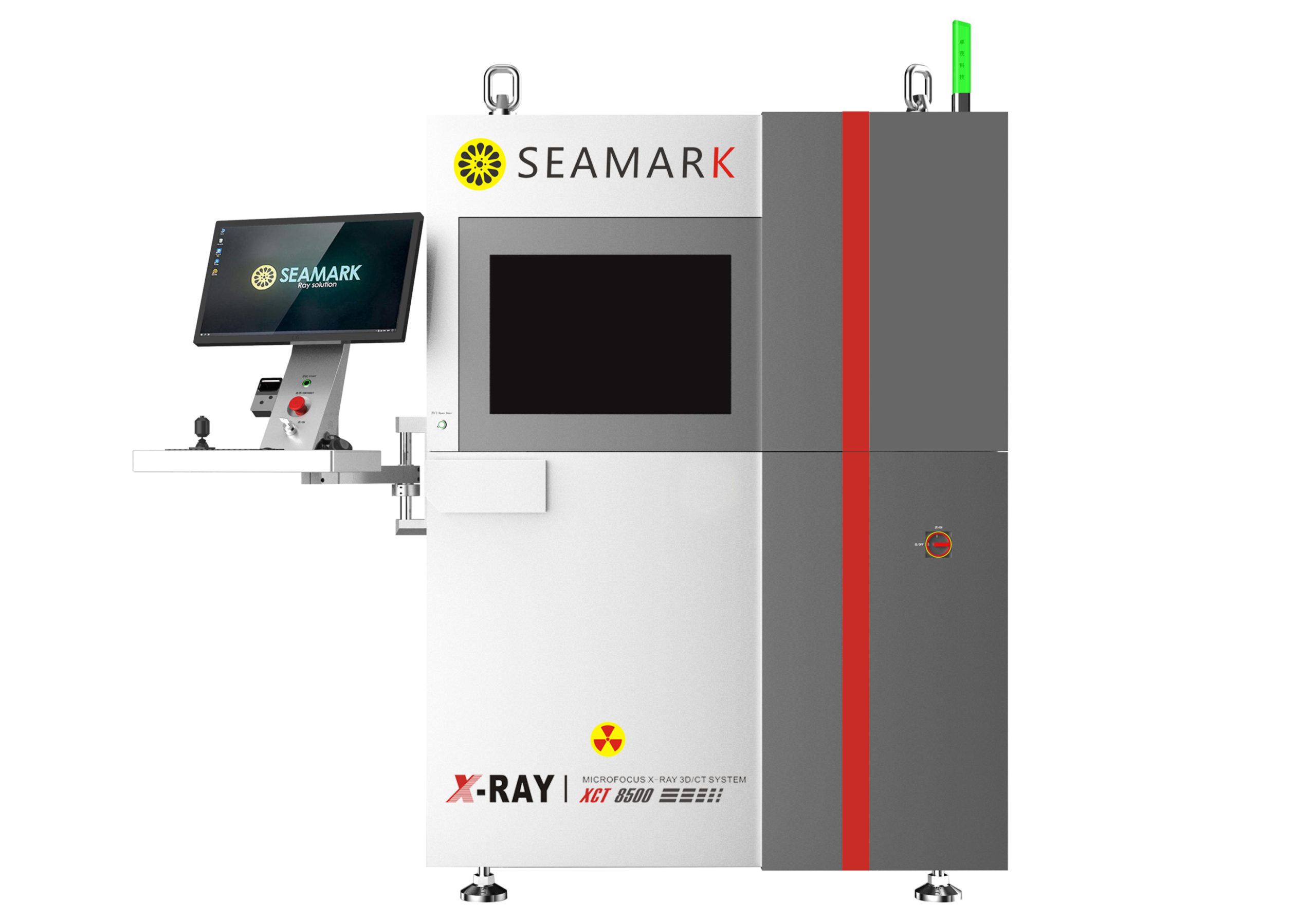

La Seamark Xray Microfocus XCT8500 è una soluzione avanzata per applicazioni SMT nei processi di assemblaggio delle schede elettroniche, progettata per garantire elevata precisione nelle analisi 2D e tomografiche 3D. Il tubo Xray e il detector possono muoversi in asse Z per effettuare l’ingrandimento, mentre il detector può ruotare di 360° e inclinarsi fino a ±65°. La tavola è equipaggiata con viti senza fine a ricircolo di sfere per assicurare massima precisione di posizionamento.
La Seamark XCT8500 è in grado di effettuare sia ispezioni 2D sia avanzate analisi tomografiche Planar CT (laminografia) e Cone Beam CT (tomografia). Le funzionalità di 3D XRay PCB consentono una ricostruzione tridimensionale dettagliata dei componenti e delle strutture interne dei circuiti stampati. L’ispezione CT è gestita tramite un potente PC dedicato e il software Volume Graphic Studio, una delle piattaforme più complete per l’analisi industriale a raggi X.
La XCT8500 può essere configurata con ben tre tubi diversi, il tubo chiuso Canon 110KV, il tubo chiuso Comet da 130KV e il tubo aperto Comet da 160KV.
Prestazioni dell’apparecchiatura e vantaggi dell’applicazione:
- Tre diverse configurazioni di tubo
- Ingrandimento geometrico fino a 1700X
- Modalità di scansione a 360° e tilt di +/-65°. Durante la rotazione e l’inclinazione del detector, la tavola si muove per mantenere la parte ispezionata al centro dell’immagine.
- La funzione Planar CT (laminografia) può essere usata per ricostruzione 3D di punti di interesse su circuiti stampati, SMT, IGBT e altri rilevamenti.
- La funzione Cone Beam CT (tomografia) può essere usata per la ricostruzione 3D nel rilevamento di sensori, relè, micromotori e altri piccoli campioni;
- Algoritmi e filtri avanzati per migliorare la qualità dell’ispezione X-Ray e l’identificazione dei difetti
- Creazione di programmi automatici
- Controllo automatico di voids e bga
- Report automatici di ispezione
